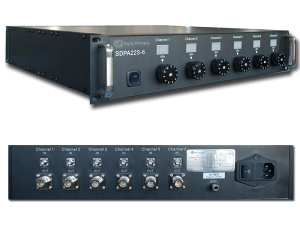

SDPA22S-6 中继放大器
SDPA 22s-6 relay amplifier
主要工作频率 2856GHz
Main operating frequency: 2856GHz
- 适用于S波段直线加速器长距离信号中继放大
It is suitable for long distance signal relay amplification of s-band linear accelerator - 定制多个通道
Custom multiple channels - 增益可调节
Gain adjustable - 标准19英寸2U机箱
Standard 19-inch 2U case - 供电电压 AC 220V
Supply voltage AC 220V
SDPA22S-6典型指标
| "工作频率" | 放大方式 | 增益调节范围 | 功率显示精度 | 通道数 | 输入信号功率 |
|---|---|---|---|---|---|
| 2856MHz±200MHz | 线性 | 1dB/10dB | 0.1dB | 6路 | 3~10dBm 6路 |
SDPA22S-6典型指标
| 增益调节范围 高功率通道x3" | 增益调节范围 低功率通道x3 | 功率调节范围 高功率通道x3 | 功率调节范围 低功率通道x3 | 通道隔离度 |
|---|---|---|---|---|
| 13~23dB（3路） | 3~13dB（3路） | 11~21dBm（3路） | 5~15dBm（3路） | >70dB |
SDPA22S-6 线性度参数
| 信号频率 | 输入功率 | 输出功率 |
|---|---|---|
| 2856 | -6 | 12 |
| 2856 | -5 | 13 |
| 2856 | -4 | 14.1 |
| 2856 | -3 | 15.1 |
| 2856 | -2 | 16 |
| 2856 | -1 | 17 |
| 2856 | 0 | 18 |
| 2856 | 1 | 19 |
| 2856 | 2 | 19.9 |
| 2856 | 3 | 20.8 |
| 2856 | 4 | 21.7 |
| 2856 | 5 | 22.6 |
| 2856 | 6 | 23.4 |
| 2856 | 7 | 24 |
- 高线性度，各通道独立增益调节
- 功率监测显示

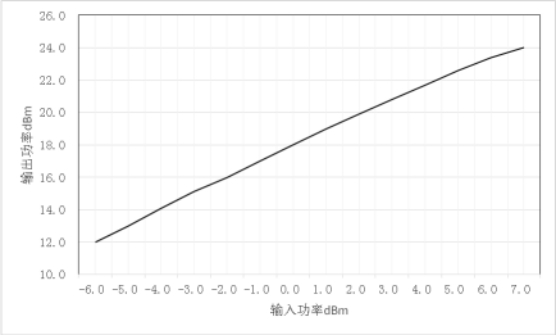

高功率通道功率曲线 High power channel power curve

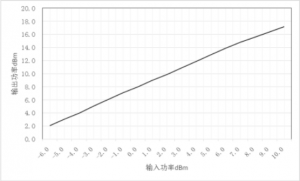

低功率通道功率曲线 Low power channel power curve
